опис

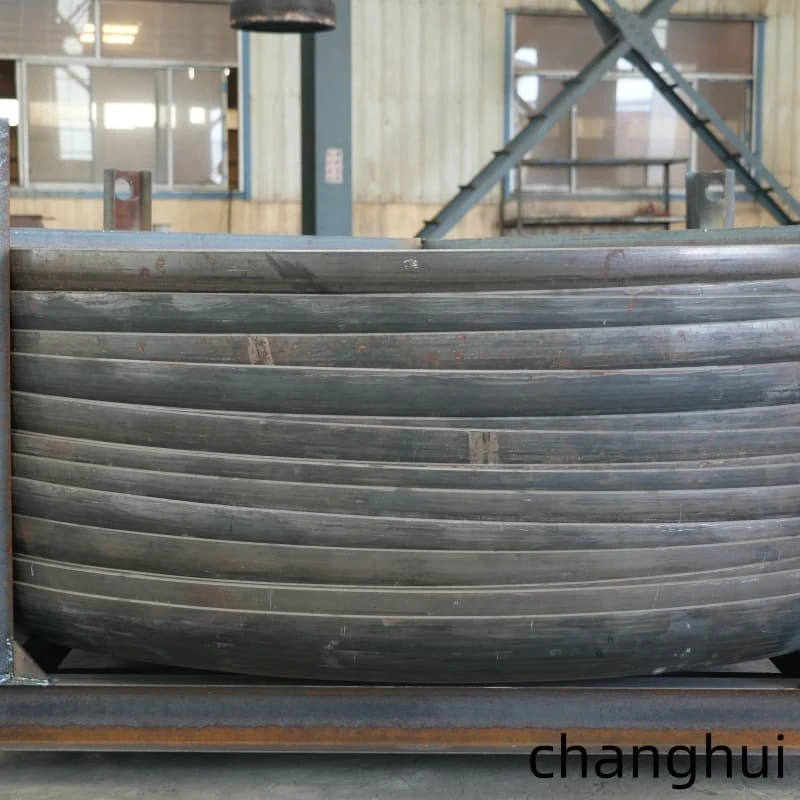

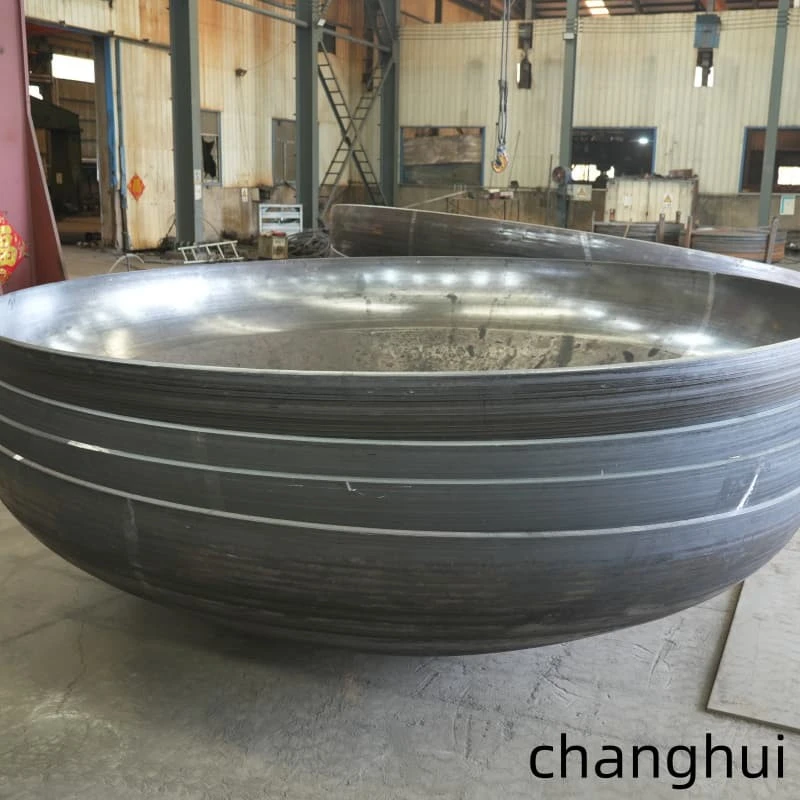

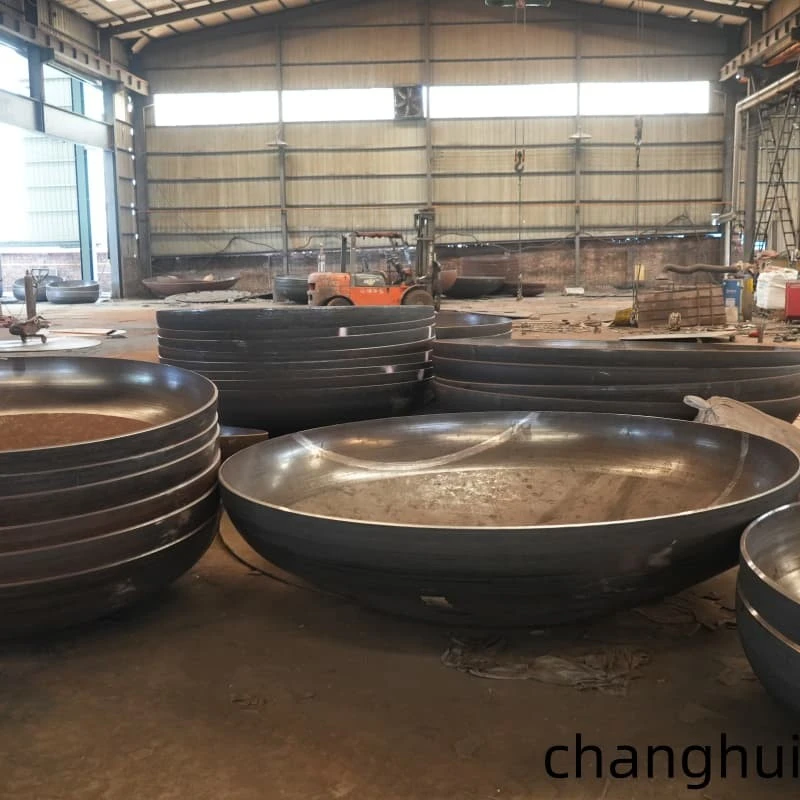

Суцільна еліптична коронка входить у прямий фланець без різкого геометричного розриву, залишаючи практичний край для зварного шва оболонки. Еліптичні головки посудин доступні з вуглецевої сталі, нержавіючої сталі, SA516 Gr70 і SA516 Gr60. Формування може здійснюватися гідравлічним пресуванням або холодним і гарячим прядінням в залежності від діаметра, товщини листа і стану матеріалу. Потім голову підстригають, округляють, де потрібно, і готують до-підгонки. Скоси, отвори для сопел, позначки орієнтації, травлення, пасивація, полірування або підготовка покриття можуть бути завершені до того, як деталь буде випущено для пакування. Покупці часто порівнюють площу та місткість столу перед заморожуванням, довжину шкаралупи та кількість внутрішньої підкладки.
компоненти

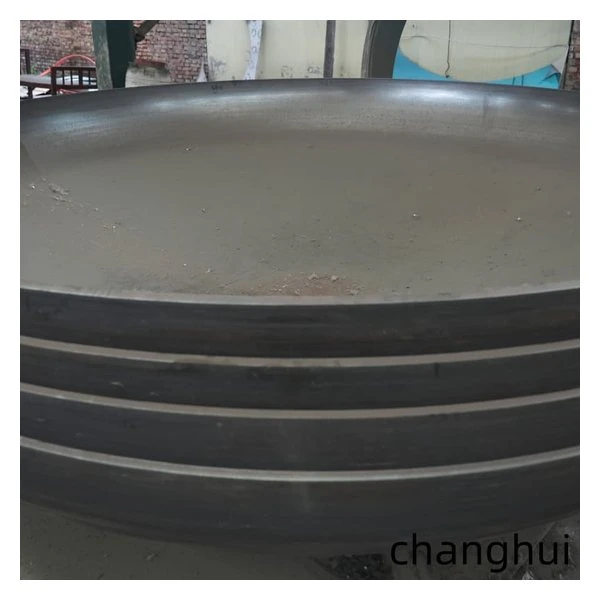

Еліптична корона утворює основну вигнуту торцеву поверхню.
Перехідна область спрямовує профіль у бік-оболонки.
Прямий фланець забезпечує вирівнювання довжини для зварювання по окружності.
Додаткові отвори для сопел, підсилювальні накладки, мітки та підйомні елементи можуть бути додані до еліптичних головок ємностей із затвердженого креслення обладнання.
Параметри продукту
|
немає |
Номінальний діаметр DN/мм |
Загальна глибина H/мм |
Площа внутрішньої поверхні A/м² |
Ємність В/м³ |
немає |
Номінальний діаметр DN/мм |
Загальна глибина H/мм |
Площа внутрішньої поверхні A/м² |
Ємність В/м³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
Чому обирають нас?
Наша команда працює з геометрією головки, формуванням, підготовкою країв, відкриттям, перевіркою та експортним пакуванням в одному виробничому маршруті. Потужність преса 315T, 500T, 1000T і 1200T охоплює багато повторюваних розмірів, тоді як лінії холодного та гарячого прядіння обробляють деталі більшого діаметру та нестандартні деталі. Перевірка розмірів, ідентифікація матеріалу та неруйнівне дослідження можуть бути прив’язані до бирки посудини. Це корисно, коли кілька схожих головок мають прибути на місце без змішування креслень чи пакетів документів.
Часті запитання (FAQ)
З: Чи можна зіставити голову з виміряним окружністю раковини?
A: Так. Фактичні розміри оболонки можна використовувати для узгодження остаточного{1}}розміру.
З: Чи потрібен затверджений креслення для стандартного діаметра?
A: Рекомендовано, оскільки висота фланця, товщина основи, фаска, отвори та обсяг перевірки можуть відрізнятися.
З: Яка інформація потрібна для еліптичних голів судин?
A: Надайте матеріал, основу діаметра, номінальну та мінімальну товщину, висоту фланця, підготовку краю, отвори, кількість, стандарт та необхідні записи.
