опис

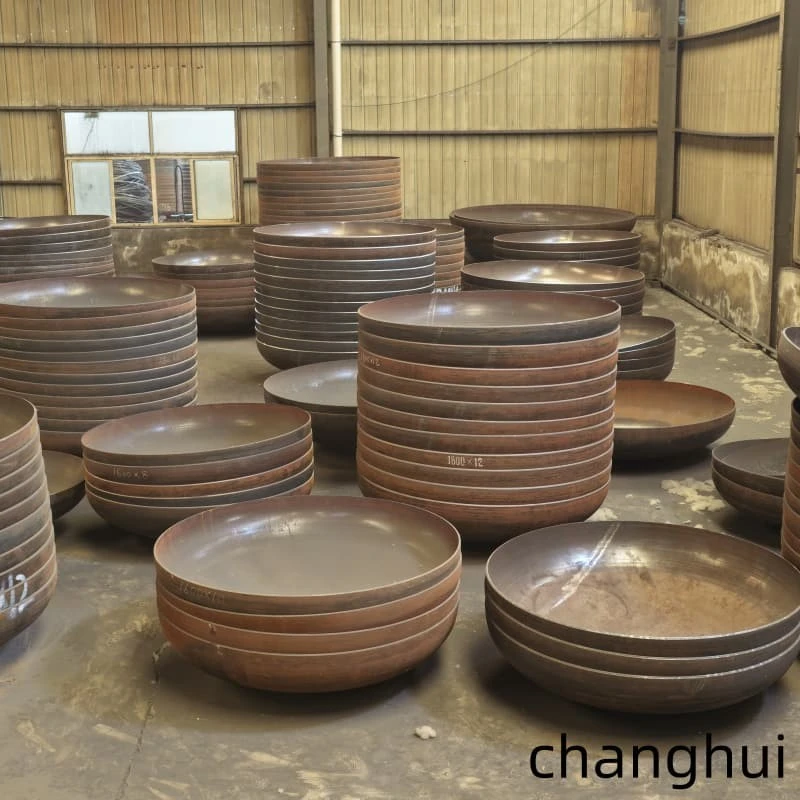

Коронка повторює плавну еліптичну криву та досягає прямого фланця без різкого розриву, залишаючи робочий край для окружного з’єднання. Еліптичні пластинчасті головки можуть бути виготовлені з вуглецевої сталі, нержавіючої сталі, SA516 Gr70 або SA516 Gr60. Залежно від стану, діаметра та товщини листа ми використовуємо гідравлічне пресування або холодне та гаряче прядіння. Лінійка пресів включає обладнання 315T, 500T, 1000T і 1200T. Після формування край обрізається, а фланець виправляється для підгонки корпусу-. Фаски, отвори, позначки орієнтації, травлення, пасивація, полірування або підготовка покриття можуть бути завершені перед відправкою.
Основні програми
Оболонки реактора та сепаратора, де кінець посудини має залишатися в межах визначеної загальної довжини.
Теплообмінники, котли, ресивери повітря та технологічні резервуари, які використовують зварні торцеві заглушки.
Горизонтальні та вертикальні резервуари для зберігання, де еліптичні тарілчасті головки впливають на внутрішній об’єм і зазор сопла.
Роботи по заміні існуючих оболонок із фіксованими діаметрами, висотою фланців або розташуванням з’єднань.
Параметри продукту
|
немає |
Номінальний діаметр DN/мм |
Загальна глибина H/мм |
Площа внутрішньої поверхні A/м² |
Ємність В/м³ |
немає |
Номінальний діаметр DN/мм |
Загальна глибина H/мм |
Площа внутрішньої поверхні A/м² |
Ємність В/м³ |
|
1 |
300 |
100 |
0.1211 |
0.0053 |
34 |
2900 |
765 |
9.4807 |
3.4567 |
|
2 |
350 |
113 |
0.1603 |
0.0080 |
35 |
3000 |
790 |
10.1329 |
3.8170 |
|
3 |
400 |
125 |
0.2049 |
0.0115 |
36 |
3100 |
815 |
10.8067 |
4.2015 |
|
4 |
450 |
138 |
0.2548 |
0.0159 |
37 |
3200 |
840 |
11.5021 |
4.6110 |
|
5 |
500 |
150 |
0.3103 |
0.0213 |
38 |
3300 |
865 |
12.2193 |
5.0463 |
|
6 |
550 |
163 |
0.3711 |
0.0277 |
39 |
3400 |
890 |
12.9581 |
5.5080 |
|
7 |
600 |
175 |
0.4374 |
0.0353 |
40 |
3500 |
915 |
13.7186 |
5.9972 |
|
8 |
650 |
188 |
0.5090 |
0.0442 |
41 |
3600 |
940 |
14.5008 |
6.5144 |
|
9 |
700 |
200 |
0.5861 |
0.0545 |
42 |
3700 |
965 |
15.3047 |
7.0605 |
|
10 |
750 |
213 |
0.6686 |
0.0663 |
43 |
3800 |
990 |
16.1303 |
7.6364 |
|
11 |
800 |
225 |
0.7566 |
0.0796 |
44 |
3900 |
1015 |
16.9775 |
8.2427 |
|
12 |
850 |
238 |
0.8499 |
0.0946 |
45 |
4000 |
1040 |
17.8464 |
8.8802 |
|
13 |
900 |
250 |
0.9487 |
0.1113 |
46 |
4100 |
1065 |
18.7370 |
9.5498 |
|
14 |
950 |
263 |
1.0529 |
0.1300 |
47 |
4200 |
1090 |
19.6493 |
10.2523 |
|
15 |
1000 |
275 |
1.1625 |
0.1505 |
48 |
4300 |
1115 |
20.5832 |
10.9883 |
|
16 |
1100 |
300 |
1.3980 |
0.1980 |
49 |
4400 |
1140 |
21.5389 |
11.7588 |
|
17 |
1200 |
325 |
1.6552 |
0.2545 |
50 |
4500 |
1165 |
22.5162 |
12.5644 |
|
18 |
1300 |
350 |
1.9340 |
0.3208 |
51 |
4600 |
1190 |
23.5152 |
13.4060 |
|
19 |
1400 |
375 |
2.2346 |
0.3977 |
52 |
4700 |
1215 |
24.5359 |
14.2844 |
|
20 |
1500 |
400 |
2.5568 |
0.4860 |
53 |
4800 |
1240 |
25.5782 |
15.2003 |
|
21 |
1600 |
425 |
2.9007 |
0.5864 |
54 |
4900 |
1265 |
26.6422 |
16.1545 |
|
22 |
1700 |
450 |
3.2662 |
0.6999 |
55 |
5000 |
1290 |
27.7280 |
17.1479 |
|
23 |
1800 |
475 |
3.6535 |
0.8270 |
56 |
5100 |
1315 |
28.8353 |
18.1811 |
|
24 |
1900 |
500 |
4.0624 |
0.9687 |
57 |
5200 |
1340 |
29.9644 |
19.2550 |
|
25 |
2000 |
525 |
4.4930 |
1.1257 |
58 |
5300 |
1365 |
31.1152 |
20.3704 |
|
26 |
2100 |
565 |
5.0443 |
1.3508 |
59 |
5400 |
1390 |
32.2876 |
21.5281 |
|
27 |
2200 |
590 |
5.5229 |
1.5459 |
60 |
5500 |
1415 |
33.4817 |
22.7288 |
|
28 |
2300 |
615 |
6.0233 |
1.7588 |
61 |
5600 |
1440 |
34.6975 |
23.9733 |
|
29 |
2400 |
640 |
6.5453 |
1.9905 |
62 |
5700 |
1465 |
35.9350 |
25.2624 |
|
30 |
2500 |
665 |
7.0891 |
2.2417 |
63 |
5800 |
1490 |
37.1941 |
26.5969 |
|
31 |
2600 |
690 |
7.6545 |
2.5131 |
64 |
5900 |
1515 |
38.4749 |
27.9776 |
|
32 |
2700 |
715 |
8.2415 |
2.8055 |
65 |
6000 |
1540 |
39.7775 |
29.4053 |
|
33 |
2800 |
740 |
8.8503 |
3.1198 |
- |
- |
- |
- |
- |
Наші послуги
Вибір матеріалів включає вуглецеву сталь, нержавіючу сталь, SA516 Gr70 і SA516 Gr60.
Пресування використовується для багатьох звичайних розмірів, тоді як прядіння підтримує більші діаметри та менш поширені профілі.
Обрізка кромок, фаска, розкриття, розмітка напрямків і підготовка поверхні можуть бути виконані в майстерні.
Сертифікати матеріалів, записи про розміри, звіти про перевірки та сертифікати на продукцію можуть перевозитися разом із відправленням.
Експортні опори та транспортні позначки плануються відповідно до діаметра, обробки та методу підйому.
Технічний персонал може відповісти-на запитання та задокументувати запитання після того, як продукція досягне виробника посудини.
Часті запитання (FAQ)
З: Чи можна зіставити голову з наявною оболонкою?
A: Так. Виміряне окружність або фактичний діаметр можна використовувати, коли буде встановлено остаточний-розмір.
Q: Чи можна зробити отвори перед доставкою?
A: Так. Розмір отвору, розташування, фаска та орієнтація повинні бути показані на затвердженому кресленні.
Q: Які деталі потрібні для еліптичних тарельчастих головок?
A: Будь ласка, надішліть марку матеріалу, основний діаметр, номінальну товщину, мінімальну товщину форми, висоту прямого-фланця, деталі країв, кількість, стандарт і вимоги до перевірки.
